卡洛斯莫史陶比尔（Stäubli）RBE用于压力测点和模拟称重快速接头工作原理

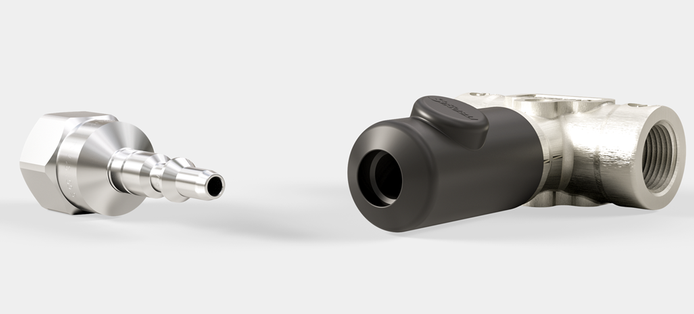

RBE是史陶比尔推出的一款专用于铁路车辆压力测点和模拟称重的快速接头，其工作原理基于快速自动连接与断开机构、可靠的密紧设计以及符合ISO 6150标准的插头外形。接头采用不锈钢和经处理黄铜制造，公称直径覆盖DN3和DN6，*大允许压力10 bar。RBE提供三个版本：RBE用于压力测点，RBE V1用于模拟称重，RBE V2用于压力测点和模拟称重。凸起式按钮方便操作，防尘帽防止颗粒进入，根据车辆内部或外部安装条件可提供弹性体保护器。该系列适用于所有客运和货运铁路车辆的压力测点和模拟称重，能够实现快速、**、无泄漏的气动连接。

RBE快速接头的工作原理可以分解为压力测点与模拟称重功能适配、快速自动连接与断开机制、密封防尘与材质结构，以及三个版本的应用差异与型号覆盖四个核心环节。

压力测点与模拟称重功能适配是RBE在铁路车辆测试和维护中的核心用途。在铁路车辆上，压力测点用于检测制动管路、空气弹簧、车门控制回路等气动系统的压力状态。维护人员需要通过快速接头将压力表或压力传感器接入测点，读取系统压力。RBE接头为这种临时或频繁的测试连接提供了快速、可靠的气路接口。模拟称重则用于车辆称重或载荷测试，通过气动方式模拟车辆负载状态，或连接称重传感器气路。RBE接头在这些应用中确保气路连接牢固、密封良好，使压力或载荷信号能够准确传递。公称直径提供DN3和DN6两种规格，适合测点和称重装置的小流量气路。*大允许压力为10 bar（145 PSI），覆盖铁路车辆气动系统的典型工作压力范围。

快速自动连接与断开机制是RBE操作便利性的基础。RBE采用快速自动连接设计，操作者将插头推入插座即可完成连接，锁紧机构自动锁定插头，无需额外工具或繁琐操作。断开时，凸起式按钮方便操作者按压释放插头。这种快速连接和断开的设计节省了测试和维护时间，特别适合需要频繁接入和断开的压力测点。插头外形符合ISO 6150标准，确保与符合该标准的插座兼容，便于互换和替换。快速接头内部流道设计使气体流动顺畅，减少压力损失，保证压力测量或模拟称重信号的准确性。

密封防尘与材质结构方面，RBE接头主体主要材质为不锈钢和经处理的黄铜。不锈钢提供优异的耐腐蚀性和机械强度，能够抵抗铁路车辆运行环境中的雨水、冰雪、清洗剂和温度变化。经处理的黄铜具有良好的耐磨性和加工性能。接头配备弹性体保护器，根据装置的不同（车辆内部或外部）可提供相应保护。防尘帽可防止颗粒进入接头内部，保护密封面和锁紧机构，避免因灰尘或杂质导致泄漏或操作失灵。密封系统确保连接处无泄漏，使压力测点和模拟称重应用能够获得可靠的气密性。

三个版本的应用差异与型号覆盖方面，RBE系列提供三个版本以满足不同需求。RBE用于压力测点，适用于需要检测气动系统压力的场合，连接压力表或传感器。RBE V1用于模拟称重，适用于车辆称重或载荷模拟测试，连接模拟称重装置。RBE V2用于压力测点和模拟称重，兼具两种功能，适用于既需要压力检测又需要模拟称重的综合测试场合。三个版本共享相同的快速连接、密封和材质设计，区别在于内部流道或接口配置针对不同应用进行了优化。该系列适用于所有客运和货运铁路车辆的压力测点和模拟称重，可与铁路行业软管组件等配套使用，构成完整的压力测试解决方案。

型号列表： RBE快速接头系列包括RBE（用于压力测点）、RBE V1（用于模拟称重）和RBE V2（用于压力测点和模拟称重）。公称直径覆盖DN3和DN6，*大允许压力10 bar（145 PSI），流体为压缩空气。主体主要材质为不锈钢和经处理的黄铜，保护器为弹性体，配备防尘帽，插头外形符合ISO 6150标准，根据车辆内部或外部安装条件可提供弹性体保护器。相关产品包括压缩空气快速连接器、铁路行业软管组件等。
