瑞士史陶比尔（Stäubli）ADS大流量快速接头工作原理

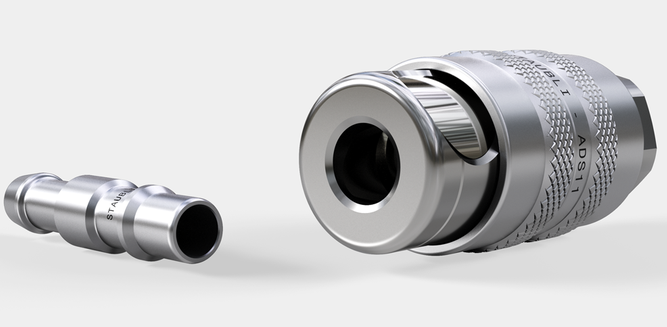

 ADS是史陶比尔推出的一款专用于大流量压缩空气回路的**快速接头，其工作原理基于防软管反抽**机制与直通式大流量内部结构。操作者按压按钮后，接头内部先切断上游压缩空气供应，随后下游软管中的残余压力受控释放，待压力降至**水平后插头方可脱开。该设计防止了软管在带压状态下突然反抽的危险，符合ISO 4414标准。接头采用不锈钢插座体、经硬化和磨削处理的铬合金钢插头以及淬火钢按钮，公称直径覆盖11毫米和19毫米，*大允许压力16 bar，适用于大口径软管与管网支管、进气歧管、大型气动工具及注塑机等气动控制机械的连接。针对核工业应用可提供专门款型，IA版本采用不锈钢转接头以满足耐腐蚀性特殊要求

ADS大流量**快速接头的工作原理可以分解为防软管反抽**机制、直通式大流量内部结构、材质选择与耐久性设计，以及应用适配与核工业专用款四个核心环节。

防软管反抽**机制是ADS**性能的核心。在压缩空气系统中，当带有压力的软管被突然断开时，软管内的高压空气会瞬间向大气释放，产生的反作用力，使软管和接头以高速向随机方向剧烈甩动，这种现象称为“软管反抽"或“软管鞭打"，可能击中操作者面部或身体造成严重伤害，也可能损坏周围设备。ADS快速接头通过**断开机制来消除这一风险。操作者按压按钮后，接头内部机构首先切断来自压缩空气管网的上游进气通道，将高压空气隔离在接头之外。与此同时，下游软管中残留的压缩空气并非瞬间释放，而是通过内部通道受控地、缓慢地排出。当软管内压力降至**水平后，插头才被允许脱开。由于软管内的压力是逐渐降低而非突然释放，软管不会产生剧烈的反抽运动。该防软管反抽设计符合ISO 4414标准中关于“断开时防软管反抽"的**要求，为操作者提供**别的防护。

直通式大流量内部结构是ADS针对大流量回路的设计特征。ADS快速接头专门应用于大流量回路，其内部设计和材质选择可确保**持久的密封性能和直通式连接。直通式连接意味着气体流经接头时的通道截面尽可能接近软管和管道的通径，减少缩径和节流，从而降低压力损失。公称直径提供11毫米和19毫米两种规格，覆盖了大口径软管和管网支管的连接需求。*大允许压力为16 bar（232 PSI），具体数值取决于型号和工作条件。大流量设计使ADS适用于需要高流量气体传输的场合，如大型气动工具、进气歧管以及注塑机和生产机器等气动控制机械。在这些应用中，充足的气体流量是保证设备正常工作和生产效率的前提，ADS的低压损特性有助于维持系统压力稳定，减少能源消耗。

材质选择与耐久性设计方面，ADS针对工业环境中的耐久性和密封性进行了优化。插座体采用不锈钢制造，具有优良的耐腐蚀性和机械强度，能够适应长时间使用和恶劣工况。插头采用铬合金钢，经硬化和磨削处理，表面硬度和耐磨性更高，能够承受频繁插拔带来的磨损，同时保证插头与插座之间的配合精度。按钮采用淬火钢，确保操作机构的可靠性和长寿命。这些材质组合使ADS接头在长期使用中保持稳定的密封性能和操作性能。对于有特殊耐腐蚀性要求的应用，IA版本采用不锈钢转接头，可满足核工业等对材料兼容性有严格要求的场合。

应用适配与核工业专用款方面，ADS快速接头适用于各类大流量压缩空气回路。典型应用包括用于大口径软管与管网支管的连接、进气歧管的连接、大型气动工具的连接，以及与气动控制机械如注塑机和生产机器的连接。对于压缩空气在核工业中的应用，史陶比尔可提供专门的款型，这些款型在材质和密封方面经过特殊选择和处理，以满足核设施对**性、耐腐蚀性和可靠性的严格要求。ADS系列与RVS流量快速接头（公称直径DN33）共同构成了史陶比尔在大流量压缩空气连接领域的产品线，用户可根据流量需求和安装条件选择相应规格。

型号列表： ADS大流量**快速接头系列覆盖公称直径DN11和DN19两种规格。常见型号包括ADS 11系列（公称直径11毫米）、ADS 19系列（公称直径19毫米），以及针对核工业应用的专用款型和IA版本（采用不锈钢转接头）。相关产品包括RVS流量快速接头，公称直径DN33，*大允许压力16 bar，适用于更大流量的压缩空气回路
